Описание комплекта поискового КП-100К:

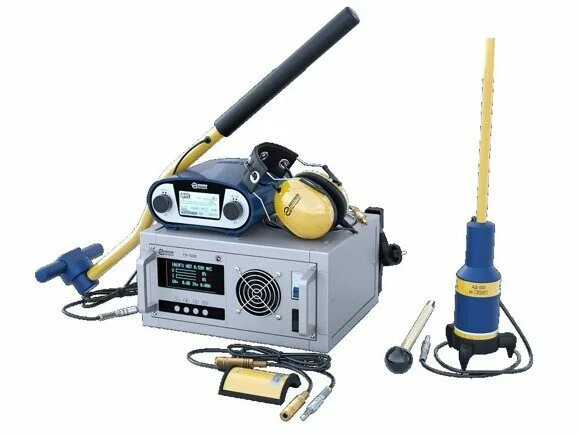

Комплект поисковый КП-100К состоит из генератора ГП-100К и приемника ПП-500А, и предназначен для поиска мест повреждения, определения трассы и глубины залегания кабеля индукционным и акустическим методом.
Приемник ПП-500А дополнительно обеспечивает определение трассы кабеля под нагрузкой, а также прием сигнала от акустического датчика при поиске места повреждения кабеля акустическим методом.
Основное назначение комплекта поискового КП-100К:
- точное определение мест повреждений подземных кабелей индукционным и акустическим методами;
- поиск трассы и определение глубины залегания подземных кабельных линий и коммуникаций;
- поиск трассы и определения глубины залегания силовых подземных кабелей, находящихся под напряжением частотой 50Гц.
Комплект предназначен для работы с кабелем длиной до 5 км и глубиной залегания до 8 м. Точность определения места повреждения может достигать ±0,3 м, и зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления).
Область применения комплекта поискового КП-100К:
- городское, промышленное и коммунальное электроснабжение;
- электротранспорт;
- строительство.
Технические характеристики комплекта поискового КП-100К:
| Наименование | Пассивный режим определения трассы (ПТ)/ Гармоники | Поиск индукционным методом (ИМ) | Поиск акустическим методом (АМ) / УП | Поиск потенциальным методом (ПМ) | ||
| Приемник поисковый ПП-500К | ||||||
| Рабочая частота | 50/50 x N* Гц | 480 Гц | 1069 Гц | 9796 Гц | от 40 до 4000 Гц | - |
| Полоса пропускания по уровню – 3дБ | от 60 до 100 / 6±1 Гц | 6±1 Гц | от 50 до 1000 Гц / 5%*** | - | ||
| Избирательность при расстройке на ±20 Гц, не менее | - | 40 дБ** | - | - | ||
| Чувствительность, не более | 40 / 10 мкВ | 10 мкВ | 10 мкВ | 20 мкВ | 20/20 мкВ | 20 мкВ |
| Порог шумоподавителя | - | -(20±3) дБ | - | - | ||
| Входное сопротивление | - | - | - | 100 кОм | ||
| * N – номер гармоники от 1 до 31. ** Избирательность обеспечивается для стандартных частот 480, 1069 и 9796 Гц. *** 5% - минимальная полоса пропускания в процентах к центральной частоте в режиме Узкая Полоса (УП). | ||||||
| Параметр | Значение | |||||
| Микропроцессорное управление | ✓ | |||||
| Мультичастотный режим работы индукционным методом (многочастотный режим приема сигналов) | ✓ | |||||
| Изменение, настройка частот/каналов приемника в широком диапазоне | ✓ | |||||
| Автоматический выбор режима работы в зависимости от подключенного аксессуара (единый многофункциональный разъем для аксессуаров) | ✓ | |||||
| Система шумоподавления для выделения полезного сигнала | ✓ | |||||
| Поиск повреждений на оболочке кабеля (в том числе для кабеля на полимерной основе) | ✓ | |||||
| Поиск мест утечки жидкости из трубопровода | ✓ | |||||
| Выбор неисправного кабеля из пучка | ✓ | |||||
| Определение глубины залегания подземных коммуникаций | ✓ | |||||
| Оценка расстояния до места повреждения акустическо-индукционным методом | ✓ | |||||
| Трассировка кабельной линии при работе акустическо- индукционным методом | ✓ | |||||
| Полная настройка фильтров принимаемого сигнала (акустический метод) | ✓ | |||||
| Индикация разности между максимальными значениями текущего и предыдущего уровня сигнала (акустический метод) | ✓ | |||||
| Прослушивание всего спектра сигналов, принимаемых акустическим датчиком («широкополосный режим») | ✓ | |||||
| Анализ уровня гармоник сетевой частоты (режим «Гармоники») | ✓ | |||||
| Вывод на ЖК-дисплей или наушники сигнала с различных каналов/режимов | ✓ | |||||
| Аналоговая шкала входного сигнала приёмника с оцифровкой в процентах | ✓ | |||||
| Простое, интуитивно понятное управление приемником с помощью двух энкодеров | ✓ | |||||
| Оперативное отключение наушников | ✓ | |||||
| Сохранение режима работы и параметров при выключении/включении приемника | ✓ | |||||
| Автовыключение приемника (режим исключает недопустимый разряд приемника) | ✓ | |||||
| Подсветка и настройка контраста ЖК-дисплея | ✓ | |||||
| Автоматический и ручной режимы подогрева ЖК-дисплея (для эксплуатации при температурах от -30 до +5 °C) | ✓ | |||||
| Индикация на ЖК-дисплее температуры окружающей среды | ✓ | |||||
| Органы управления приемником | два энкодера (левый, правый) | |||||
| ЖК-дисплей | ||||||
| Разъёмы на боковой части корпуса приемника | многофункциональный разъём для аксессуаров | |||||
| для телефонов головных ТФ-500 | ||||||
| Рабочее положение приёмника | произвольное | |||||
| Дисплей приёмника обеспечивает индикацию следующей информации | 1. Выбранный режим работы. 2. Отключение/включение наушников. 3. Отображение опция «Подавления шумов». 4. Состояние аккумулятора приемника. 5. Входного сигнала приёмника. 6. Индикация «Усиления» и «Громкости». 7. Температура окружающей среды. 8. Другие сопутствующие параметры. | |||||
| Индикация сигнала (оценка уровня сигнала) | акустическое восприятие | |||||
| визуальное восприятие | ||||||
| Режимы работы индукционным методом | режим «Поиск трасс» | |||||
| режим «Гармоники» | ||||||
| стандартный индукционный режим на одном из настраиваемых частот каналов | ||||||
| мультичастотный режим (чередование частот) | ||||||
| Режимы работы акустическим методом | акустический режим с настройкой фильтров | |||||
| режим «Узкая полоса» с настройкой фильтров | ||||||
| широкополосный режим | ||||||
| акустический режим с магнитной составляющей (Оценка расстояния до места повреждения) | ||||||
| Дополнительные режимы работы | режим «Подавление шума» для акустического и индукционного методов | |||||
| режим «Частотной модуляции» для индукционного метода | ||||||
| Частота прослушивания | во всех режимах ИМ — 1 кГц | |||||
| в режиме ПТ — 50 или 50 x N Гц в режиме гармоники | ||||||
| в режиме частотной модуляции — от 100 до 1 500 Гц | ||||||
| Диапазон изменения частот приемника пользователем | от 50 до 10 000 Гц | |||||
| Ослабление зеркального канала приёма на частоте 480 Гц, не менее | 80 дБ | |||||
| Ослабление комбинационных каналов приёма, не менее | 60 дБ | |||||
| Диапазон по забитию внеполосной помехой (50 - 300 Гц) в канале 1069 Гц, не менее | 70 дБ | |||||
| Чувствительность по магнитному полю в режиме индукционного метода, не более | 50 мкА/м | |||||
| Отношение сигнал/шум, не менее | 46 дБ | |||||
| Диапазон регулировки усиления во всех режимах приёма, не менее | 70 дБ | |||||
| Установка акустического датчика обеспечивающая оптимальную чувствительность | для твердого грунта – непосредственная установка | |||||
| для грунта средней твердости – на треноге | ||||||
| для мягкого грунта – на треноге с дополнительным стержнем | ||||||
| Рабочее положение приёмника | произвольное | |||||
| Время непрерывной работы приемника при температуре окружающей среды выше +5 °С, не менее | 60 часа | |||||
| Время непрерывной работы приемника при условии включении подогрева дисплея на 100% при температуре ниже -20 °С, не менее | 4 часа | |||||
| Время полного заряда | 60 минут | |||||
| Условия автовыключения приемника | в течение 5 минут отсутствует воздействие на энкодеры и уровень входного сигнала не превышает 5 % | |||||
| Температура окружающей среды | от -30 до +40 °С | |||||
| Относительная влажность воздуха при 25 °С | 90 % | |||||
| Атмосферное давление | от 630 до 800 мм рт. ст. | |||||
| Габаритные размеры | 190х95х170 мм | |||||
| Масса приемника | 1,2 кг | |||||
| Генератор поисковый ГП-100К | ||||||
| Выходная мощность генератора на согласованную активную нагрузку, не менее | 100 Вт | |||||
| Рабочие частоты генератора | 480, 1069, 9796 Гц (возможна перестройка частот пользователем) | |||||
| Форма выходного сигнала генератора | синусоида | |||||
| Коэффициент нелинейных искажений на рабочих частотах, не более | 1 % | |||||
| Режим работы | непрерывный или импульсный | |||||
| Время непрерывной работы | не ограничено | |||||
| Возможность настройки частот генератора (добавление, изменение) | ✓ | |||||
| Возможность параллельного или последовательного подключения двух генераторов к нагрузке | ✓ | |||||
| Мультичастотный режим (двух-, трехчастотный) | ✓ | |||||
| Автоматическое согласование нагрузки | ✓ | |||||
| Энергонезависимое сохранение установленного режима работы и последующий вызов этого режима оператором | ✓ | |||||
| Дожиг дефектной кабельной изоляции | ✓ | |||||
| Микропроцессорное управление | ✓ | |||||
| Согласование выходного сопротивления генератора с нагрузкой | автоматическое или ручное | |||||
| Диапазоны согласования | 0,5; 2; 8; 32; 128 Ом | |||||
| Общий диапазон согласования | от 0,25 до 256 Ом | |||||
| Напряжение холостого хода генератора на диапазоне согласования 256 Ом | 150 ±12 В | |||||
| Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом | 18,3 ±1,5 А | |||||
| Управление генератором | автономно с индикацией режимов и параметров на дисплее | |||||
| дистанционно от персонального компьютера по интерфейсу RS-232 или RS-485 | ||||||
| Время готовности к работе при температуре окружающей среды выше -10 °С | 15 секунд | |||||
| Время готовности к работе при температуре окружающей среды ниже -10 °С | от 1 до 2 минут | |||||
| Системы безопасности генератора | ||||||
| Самодиагностика генератора | ✓ | |||||
| Температурный контроль | ✓ | |||||
| Контроль напряжения питания генератора | ✓ | |||||
| Контроль качества коммутации генератора с источником питания, испытуемой коммуникацией, заземлением, персональным компьютером | ✓ | |||||
| Автоматическое ограничение выходной мощности, тока и напряжения при работе на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения параметров генератора | ✓ | |||||
| Эксплуатационные характеристики генератора | ||||||
| Рабочее положение генератора | любое положение при надежном креплении | |||||
| Потребляемая мощность, не более | 220 Вт | |||||
| Напряжение питания генератора от сети переменного тока частотой 50 Гц | от 187 до 242 В | |||||
| Напряжение питания генератора от ИПТ | от 10,8 до 14,2 В | |||||
| Температура окружающей среды | от -30 до +40 °С | |||||
| допускается эксплуатация генератора при температуре окружающей среды до +55 ºС, при этом выходная мощность автоматически снижается системой безопасности | ||||||
| Относительная влажность воздуха при 25 °С | 90 % | |||||
| Атмосферное давление | от 630 до 800 мм рт. ст. | |||||
| Габаритные размеры (ШхГхВ) | 325х355х180 мм | |||||
| Масса генератора | 10 кг | |||||
Комплект поставки КП-100К
| № | Наименование, Индекс | Применение | Количество |
| 1 | Генератор поисковый ГП-100К | Предназначен для подачи электрического сигнала звуковой частоты для определения мест повреждения силовых кабелей индукционным или потенциальным методом. | 1 |
| 2 | Устройство соединительное | 1 | |
| 3 | Провод заземления | 1 | |
| 4 | Разъем USB под кабель интерфейса RS-485 | По отдельному заказу (комплектуется бесплатно). | 1 |
| 5 | Кабель интерфейса RS-232 | По отдельному заказу (комплектуется бесплатно). | 1 |
| 7 | Сумка укладочная | 1 | |
| 8 | Приемник поисковый ПП-500К | Предназначен для определения мест повреждений и глубины залегания кабелей, обследования местности и поиска трассы коммуникаций, выбора кабеля из пучка. | 1 |
| 9 | Антенна магнитная МА-500 | Предназначена для поиска трасс и мест повреждения подземных силовых кабелей индукционным методом. | 1 |
| 10 | Рамка накладная НР-100 | Простое, надежное и эффективное устройство для выбора определенного кабеля из пучка кабелей. | 1 |
| 11 | Датчик акустический АД-500 | Предназначен для преобразования механических колебаний грунта в электрический сигнал. | 1 |
| 12 | Устройство зарядное УЗ-500 | Предназначено для заряда аккумуляторной батареи приёмников ПП-500А, ПА-1000А, ППТ-1А, ППТ-2А, ППТ-3А. Может быть использовано для заряда свинцово-кислотных аккумуляторных батарей, состоящих из трёх двухвольтовых элементов, имеющих ёмкость 0,5..2 Ач. | 1 |
| 13 | Телефоны головные ТФ-500 | Предназначены для эксплуатации в составе индукционных поисковых приемников. | 1 |
| 14 | Сумка укладочная | Сумка укладочная приёмника. | 1 |
| 15 | Эксплуатационная документация (паспорт, руководство по эксплуатации) | 1 | |
| 16 | Декларация о соответствии требованиям технического регламента Таможенного союза (Сертификат качества) | 1 | |
| 17 | Методика «Поиск повреждений подземных силовых кабелей» | 1 |
| Артикул: | Фото: | Наименование: | Цена: | ||
| 1. | 440001 |  | МА-500 — магнитная антенна | 53 361 Р | |
| 2. | 440002 |  | АД-500 — акустический датчик | 80 465 Р | |
| 3. | 440004 |  | ТФ-500 — телефоны головные | 30 976 Р | |
| 4. | 440005 |  | НР-100 — накладная рамка | 36 784 Р | |
| 5. | 715025 |  | АР-500 — устройство контактное А-рамка | 68 607 Р | |
| 6. | 338014 |  | КИ-500 - Индукционные клещи | 45 738 Р | |
| 7. | 715053 |  | ПП-500К (без принадлежностей) — приемник поисковы | Поставка прекращена |
